智慧供配电系统
研发背景
电能已成为社会的基础能量,供配电系统运行的安全性、稳定性已直接影响到人们的生产生活质量,乃至社会安全。
当前供配电系统管理现状:
◎设备运维依靠专业技术人员，管理成本高，效果差。
◎无法及时发现设备故障隐患，故障停电、电气火灾等安全事故频发。
◎电能依靠人工管理，或简单的数据统计，无法及时发现能耗黑洞，管理效果差。
国家推动:
国家积极鼓励现代信息技术与传统工业相融合，建筑智慧用电物联网平台系统，以提高供配电系统的管理水平。

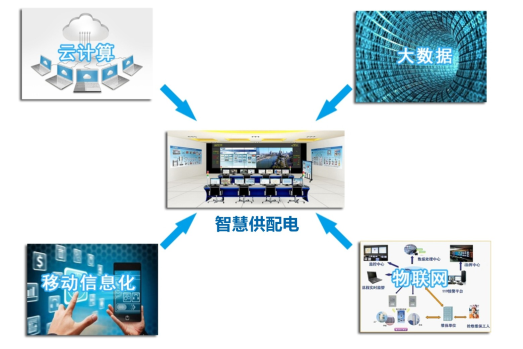

智慧供配电系统平台采用新一代信息技术，积极推出系列运行监控、安全监测及RFID产品，基于物联网及工业互联网架构体系，实现供配电系统的云端监控及云端管理，提供智慧供配电完整解决方案及大数据服务，是催生供配电监控管理新模式的必然选择。

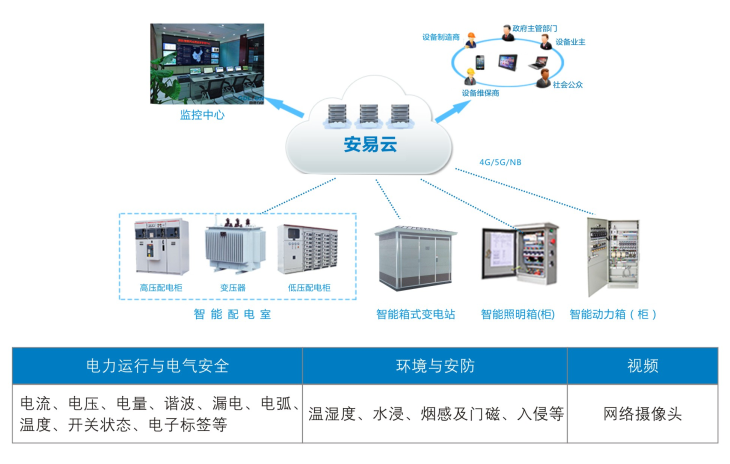

2、系统概述
LOL(S12)全球总决赛外围科技依托安易云，综合采用物联网、云计算、边缘计算、人工智能等现代信息技术，推出智慧供配电云管理系统，以实现配电室(含高压柜、变压器、低压柜)、箱式变电站、配电箱及动力柜(箱)的数字化、网络化、智能化，为设备业主、政府部门、维保商、制造商等用户，提供供配电设备的远程监控及智能运维等云端服务。
本系统广泛适用于冶金、石油、化学工业、yobo首页、矿山等工业企业，以及医院、学校、办公楼、市政建筑等建筑单位，实现供配电系统的智慧化管理。
3、功能与应用
安全监控
在线监测电气设备的电力参数、运行参数、安全状态及ayx爱游戏官方app平台入口数据，实时越限预警、故障报警，随时随地掌握设备安全运行状况及变化趋势，防范于未然。

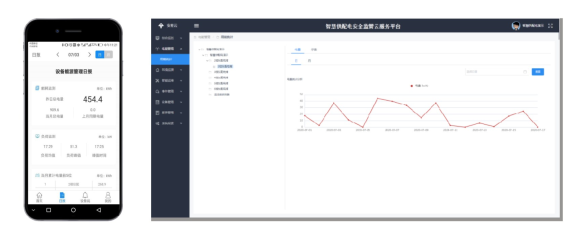

电能云管理
基于能效大数据，周期性提供用电量、负荷变化、三相不平衡、变压器损耗等相关用电信息分析报告;动态分析项目重点用电回路和用能设备的能效情况，便于采取节能降耗措施。

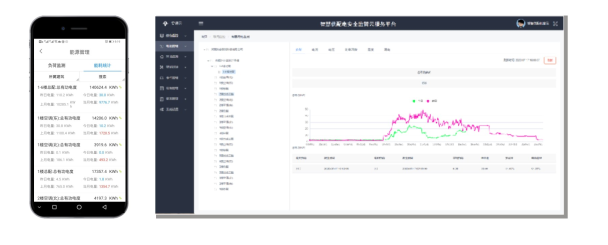

负荷监测

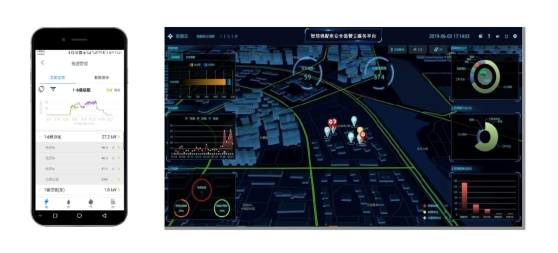

基于实时采集的供配电系统负荷数据，通过对负荷数据的云端存储、分析与处理，提供周期性实时/历史变化曲线、峰谷负荷参数展示，实现负荷数据的融合分析评估报告。
智能运维
基于实时状态监测与网络视频监控，实现配电室的无人值守及电气设备的智能运维管理，包括设备档案的云端化存储及查询管理、智能巡检、故障维修、隐患报修、派单派工，以及分析开关分合次数及设备投运时间，提前预警设备维保计划及使用寿命终结，线上线下的设备全生命周期运维管理。
4.关键设计

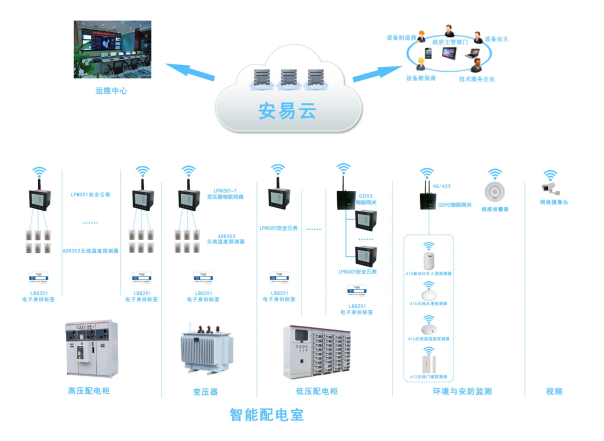

1）智能配电室
◎每面高压柜对应配置一块安全云表(LPM301)，直接经移动互联网实现与云平台的对接;
◎每台变压器对应配置-块变压器物联终端(LPM301-T),直接经移动互联网实现与云平台的对接;
◎低压进线柜配置的安全云表(LPM301)经移动互联网与平台对接;低压出线柜配置的安全云表(L PM301 )经RS485通讯方式与安装在出线柜的物联网关(GD93)相连接，通过移动互联网集中实现与云平台的对接;
◎配电室系列ayx爱游戏官方app平台入口监测终端全部采用433通讯方式，经集中的一台物联网关(GD93)，通过移动互联网实现与云平台的对接;
◎配电室的网络摄像头、烟感报警器等直接通过移动互联网实现与云平台的对接;
◎电子身份标签通过智能巡检终端或手机扫码实现与云平台的对接。

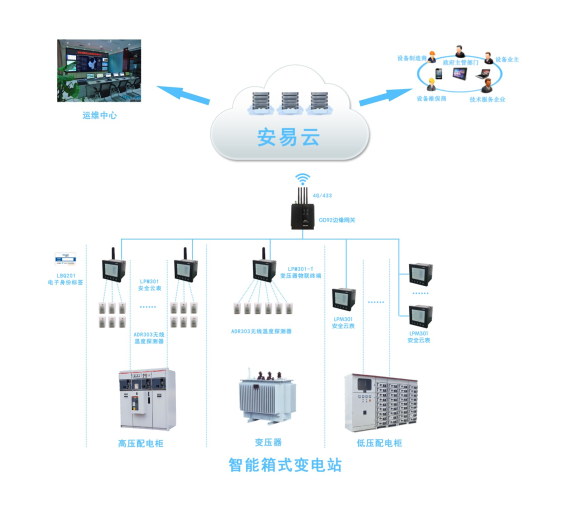

2）智能变电站
◎高压柜配置的安全云表(LPM301),全部经RS485通信方式与一台边缘网关(GD92)相连接，通过移动互联网集中实现与平台的对接;
◎变压器配置的变压器物联终端(LPM301-T)，全部经RS485通信方式与-台边缘网关(GD92)相连接，通过移动互联网集中实现与平台的对接;
◎高压柜及变压 器配置的无线测温探测器(ADR303)通过433无线方式与对应的安全云表(LPM301)相连接;
◎低压柜配置的安全云表(LPM301)经RS485通讯方式与安装在出线柜的物联网关(GD93)相连接，通过移动互联网集中实现与云平台的对接;
◎电子身份标签通过智能巡检终端或手机扫码实现与平台的对接。

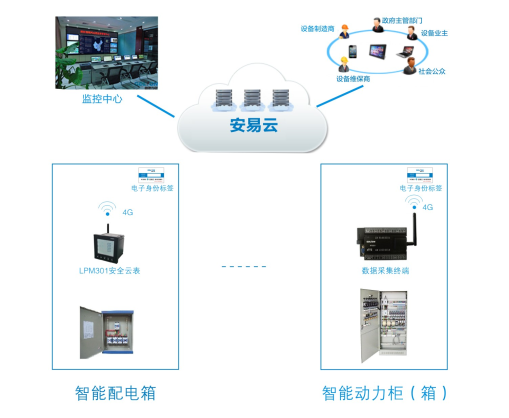

3）智能配电箱
配电箱配置一块本身内嵌无线数传模组的电LOL(S12)全球总决赛外围全监控仪表，实现主进线电气参数、漏电电流、接点温度及开关状态等综合信息的就地集中采集、处理与无线上传，即智能配电箱；

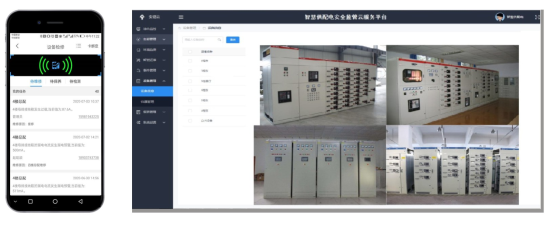

设备云管理将设备在线实时状态数据和人工巡检数据，设备目前数据和历史数据打通融合，实现了设备资料档案的云端管理，设备日常管理工作流（巡检、维修、保养、检测）的云端管理，协助设备管理人员科学安排设备的巡检、维修、保养、检测等工作，由预防性事后维修升级为预测性维修，实现了设备的全生命周期管理，使设备管理由传统粗放经验管理升级为精准智慧管理，使设备管理变得更简单。
5、系统组成
5.1 安易云

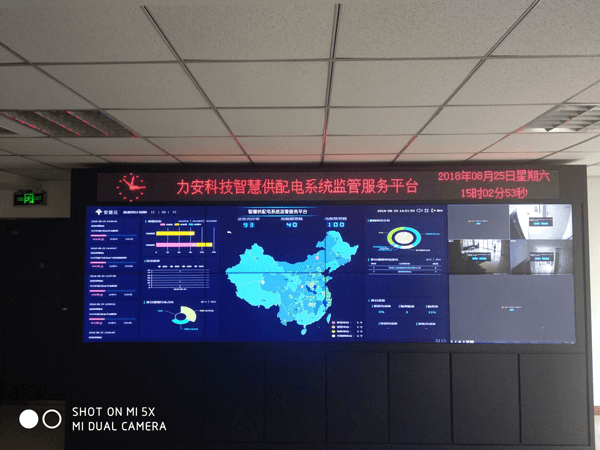

智慧设备能量管理云平台---安易云，是设备能量管理的门户平台。开创了采用物联网、云计算、大数据分析等现代信息技术，对设备进行管理的云模式。全面记录设备基本资料及历史信息，同时可实时监测设备运行状态，并协助设备管理人员制定科学的设备管理方案，确保设备运行0事故，使设备管理效率提高400%以上！
保障设备运行安全、可控、高效，让设备管理变得更简单！
5.2、GD92边缘网关
GD92边缘网关是基于工业级嵌入式硬件平台及LINUX软件平台，集中实现边缘侧各类智能监测终端数据的采集、处理、存储、策略及控制，通过移动互联网实现与平台之间的业务协同，具备参数的远程配置及软件的远程升级能力，广泛适用于终端数量及种类较多的大中型项目。
主要参数:
◎工作电源: AC220V土20PHz;
◎上行通信接口: 4G;
◎下行通信接口:可同时提供2路RS485，1路LoRa, 1路433;
◎终端容量:每路RS485接口最多可外接64个智能监测终端，LoRa接口最多可外接254个智能监测终端;
◎433接口最多可外接192个智能监测终端;
◎开入开出: 4DI/1DO;
◎抗干扰能力:符合GB/T17626 IV级的标准规定;
◎使用ayx爱游戏官方app平台入口温度: -20C ~ +60C。
5.3、GD93物联网关
GD93物联网关是采用工业级嵌入式软硬件平台，集中实现区域内各智能监测终端数据的采集、协议转换、存储及控制，通过移动互联网实现现场信息的无线.上传，具备参数的远程配置及软件的
远程升级能力，广泛适用于终端数量及种类不多的小型项目。
主要参数:
◎工作电源: AC220V土20PHz;
◎上行通信接口: 4G;
◎下行通信接口:可同时提供2路433， 1路RS485， 1路蓝牙;
◎终端容量:每路433接口最多可外接128个智能监测终端，RS485接口最多可外接64个智能监测终端，蓝牙接口最多可外接128个智能监测终端;
◎开入开出: 2DI/1DO;
◎抗干扰能力:符合GB/T17626 IV 级的标准规定;
◎使用ayx爱游戏官方app平台入口温度: -20°C~ +60°C。
5.4、LPM301安全云表
LPM301安全云表是一款新型的电力运行及 电气安全在线监测终端，用于监测配电线路的过载、过流、过压、三相不平衡、漏电、过温、异常断电等电气故障。可选配剩余电流互感器及温度传感器。具备参数的远程配置及软件的远程升级能力。广泛适用于单相或三相配电线路的综合云端化监测与报警。
主要参数:
◎电力运行监测:提供三相电压、电流、三相电压电流不平衡度、电压电流谐波畸变率、谐波分量等监测，电度计量及4费率计量;
◎电气安全监测:提供5路温度、1路湿度、1路漏电;
◎电气监测精度:电压及电流0.2级，其他0.5级;
◎非电气监测精度: 0.5级;
◎开入开出: 2DI/1DO;
◎通讯方式: 2xRS485;
◎抗干扰能力:符合GB/T17626 IV 级的标准规定;
◎使用ayx爱游戏官方app平台入口温度: - 15C~ +60°C。
5.5、LPM301-4G安全云表
LPM301安全云表是一款新型的电力运行及电气安全在线监测终端，用于监测配电线路的过载、过流、过压、三相不平衡、漏电、过温、异常断电等电气故障。可选配剩余电流互感器及温度传感器。具备参数的远程配置及软件的远程升级能力。广泛适用于单相或三相配电线路的综合云端化监测与报警。
主要参数:
◎电力运行监测:提供三相电压、电流、三相电压电流不平衡度、电压电流谐波畸变率、谐波分
量等监测，电度计量及4费率计量;
◎电气安全监测:提供5路温度、1路湿度、1路漏电;
◎电气监测精度:电压及电流0.2级，其他0.5级;
◎非电气监测精度: 0.5级;
◎开入开出: 2D1/1DO;
◎通讯方式: 2xRS485/1x4G;
◎抗干扰能力:符合GB/T17626 IV 级的标准规定;
◎使用ayx爱游戏官方app平台入口温度: -15C ~ +600。
LPM301-GT安全云表
……
LPM301-GT-4G安全云表
……
LPM301-T变压器物联监控终端
本物联监控终端是-款新型的电力运行及电气安全在线监测终端，用于监测变压器运行温度、ayx爱游戏官方app平台入口温湿度及控制排风系统给变压器自动降温，同时可监测配电线路的过载、过流、过压、三相不平衡、漏电、过温、异常断电等电气故障。可选配无线测温探测器、剩余电流互感器及温度传感器。本终端具备参数的远程配置及软件的远程升级能力。广泛适用于变压器运行温度及三相配电线路的综合云端化监测与报警。
主要参数:
◎电力运行监测:提供三相电压、电流、三相电压电流不平衡度、电压电流谐波畸变率、谐波分量等监测，电度计量及4费率计量;
◎电气安全监测:提供4路温度、1路湿度、1路漏电、6路高压无线测温监测;
◎电气监测精度:电压及电流0.2级，其他0.5级;
◎非电气监测精度: 0.5级;
◎开入开出: 2DI/2DO;
◎通讯方式: 1xRS485/1x4G/433M(选配 ) ;
◎抗干扰能力:符合GB/T17626 IV 级的标准规定;
◎使用ayx爱游戏官方app平台入口温度: -159C~ +60°C。
RTU201物联数据采集终端
RTU201物联数据采集终端是-种无线多功能数据采集模块，内嵌高性能ARM处理器，NB无线通信方式，针对动力柜设计。具备参数的远程配置及软件的远程升级能力，广泛适用于水泵、风机、电梯、锅炉等机电设备的信息采集与状态监测。
无线门磁探测器
本无线门磁探测器作为ayx爱游戏官方app平台入口监测网关的重要配件，具有门窗开启、关闭即时探测，外壳防拆，电池电量实时检测功能，通过433与GD93ayx爱游戏官方app平台入口监测网关无线连接，通过移动互联网与平台对接，实现云端化状态监测与报警功能。
无线水浸探测器
本无线水浸探测器可实时监测配电房内水浸情况，-旦检测到有水浸入，系统将发出报警信息，准确指出漏水位置，并通知相关人员;通过433与GD93ayx爱游戏官方app平台入口监测网关无线连接，通过移动互联网与平台对接，实现云端化状态监测与报警功能。
无线红外入侵探测器
本无线红外入侵探测器对未通过正常途径的开门或开窗，会发出警报。通过433与GD93ayx爱游戏官方app平台入口监测网关无线连接，通过移动互联网与平台对接，实现云端化状态监测与报警功能。
烟感报警器
本烟感报警器采用独特的结构设计和光电传感技术，能够实时监视探测烟雾的存在，检测可见颗粒(阴燃火灾)速度比电离报警器更快，一旦检测到烟雾和火灾危险，报警器红色LED指示灯立即快速闪烁，并发出报警声，同时通过移动互联网与平台对接，实现云端化状态监测与报警功能。
网络摄像头
本网络摄像头像素为200万像素，画面分辨率可达到1080P，视频码流采用了先进的H.265格式。另外结合先进的AI技术，支持智能人形检测，自定义区域侦测、离岗检测报警、客流量分析等功能。同时还支持IP66级别的防水防尘功能，恶劣天气也能正常工作，可广泛应用于变电站、配电室、重要设备间及空间场所的实时监控。同时通过移动互联网与平台对接，实现云端化视频监控与报警功能。
设备电子身份标签
本设备电子身份标签通过与设备绑定，云端赋予设备唯 一身份标识，结合设备地理位置信息，采用NFC技术，由云计算对设备运行及状态数据进行分析处理，让用户通过手机即可轻松实现设备的智能巡检与云端管理。设备电子身份证标签可直接粘贴于设备表面，坚固牢靠。
设备云管理

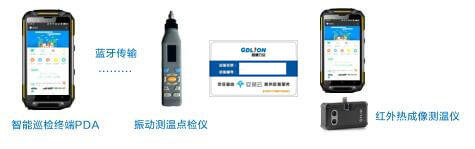

智能巡检终端PDA是基于Android、ios系统开发的智能手持终端产品，可外配振动测温点检仪、红外热成像测温仪、集中实现设备NFC标签、振动、点式温度、面式温度的扫描与采集，并自动上传至云平台进行分析处理。可为消防巡查员、消防巡检员、维保AYX爱体育师等角色配备，实现智能消防巡检！
