1、产品简介：

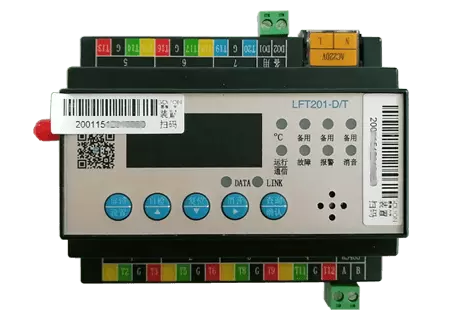

LFT201-D/T智慧用电安全探测器是一款新型的用电安全在线监测终端，可选配温度传感器，用于监测被保护配电线路温度，及时发现电气线路或设备存在的温度超限电气故障，内置GPRS模块，综合实现用电安全云监控。
2、面板功能及操作方法

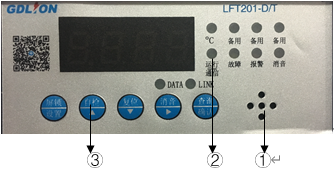

▲ 面板功能：
① 蜂鸣器：有预警时发出声响，预警消除后自动消音
② 指示灯： ℃ (绿色)：点亮表示当前正在显示温度类型，单位℃
运行/通信灯(绿色)：点亮状态表示运行正常，闪烁表示正在通信
故障灯(黄色）：点亮表示有故障事件产生，故障消除后自动熄灭
预警灯(红色)： 点亮表示有预警事件产生，预警消除后自动熄灭
消音灯(橙色）：点亮时表示有手动消音的操作，复位后熄灭
DATA (绿色) : 闪烁状态表示数据上传到服务器。
LINK (绿色) : 点亮表示连接上服务器。
③ 按键
▲ 操作方法：

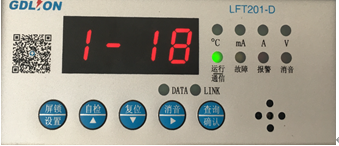

启动界面：接通电源进入启动页面，显示本机地址。如果通信为问答方式，则显示的地址是单字节，如果通信为自动上传方式，则显示的地址是7字节。下图所示。
注: 7字节地址分6屏显示，例如地址18081201120002，显示的方式为：
1-18 表示第 1 屏显示年，2-08 表示第 2 屏显示月，
3-12 表示第 3 屏显示日，4-01 表示第 4 屏显示设备类型，
5-12 表示第 5 屏显示备用字节，0002 表示第 6 屏显示设备编号。
单字节地址1屏显示，如“0002”，为地址号为2。

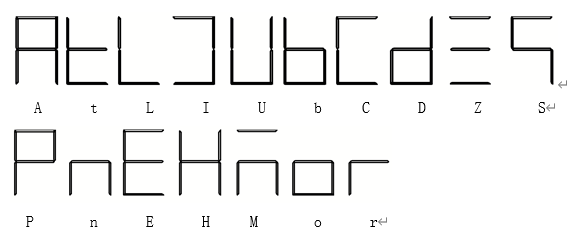

数码管字母显示示例说明：
1) 实时监测界面：

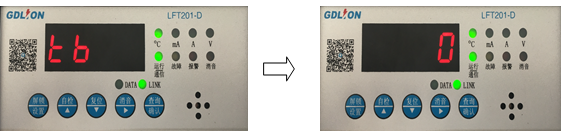

启动界面持续5秒后，自动进入实时监测界面。实时监测20路温度值,界面循环显示各个类型数值，间隔3秒切换显示。下图所示，显示了第1路温度T6、数值0°C。
例如第一路温度显示 ，先显示类型和通道T6,过1秒显示数值0，持续2秒。然后进入第二路温度显示，以此循环显示各个类型数值。当界面显示到各自类型数值时右侧指示灯也对应的亮起。
2) 实时事件信息界面：
有事件产生时，轮询显示预警/故障类型和数值。预警事件和故障都有的情况下只显示报警。
预警信息：
温度超限预警： T1 30℃ 显示方式如下：
故障信息：
当温度部分有故障产生时，则显示“t”。如右图。
3）系统设置：
备注：
键 在下文文字表述中用“向上”键代替；
键在下文文字表述中用“向下”键代替；
在下文文字表述中用“右移”键代替。
在实时监测界面上，长按设置键3秒进入系统设置，首先显示输入密码界面（初始密码：1234）。下图所示。按向上键，可以改变所选位的数字。按向下键在四位密码的不同位之间切换。密码输入完毕后按确认键进入。如果密码正确，则首先进入通信地址设置。如果密码错误则返回实时监测界面。
通信地址设置：（初始地址为1）下图所示，先显示地址Addr，持续1秒后停留在地址数值上。闪烁的数位是当前可修改数位，按向上键可以修改其数值。按向下键则右移到下一位待改数位，同一总线连接下探测器地址不可重复设置 。按确认键保存返回实时监测界面。按右移键进入通信模式设置。通信模式设为0即主动上传模式时，属内部固化的唯.一地址，不可编辑。
电气接点温度设置：（初始值为75）下图所示，先显示设置类型tD，持续1秒后停留在电气接点温度报警数值上。闪烁的数位是当前可修改数位，按向上键可以修改其数值。按向下键则右移到下一位待改数位。按确认键保存返回实时监测界面。按右移键进入ayx爱游戏官方app平台入口温度报警值设置。
ayx爱游戏官方app平台入口温度设置：（初始值为75）下图所示，先显示设置类型tH，持续1秒后停留在ayx爱游戏官方app平台入口温度报警数值上。闪烁的数位是当前可修改数位，按向上键可以修改其数值。按向下键则右移到下一位待改数位。按确认键保存返回实时监测界面。按右移键进入蜂鸣器设置。
蜂鸣器设置：（初始值为1）下图所示，先显示设置类型SP，持续1秒后停留在模式数值上。数值0表示蜂鸣器不响，数值1表示蜂鸣器会响。按向上键可以修改蜂鸣器数值。按确认键保存返回实时监测界面。按右移键进入接线类型设置。
密码设置：下图所示，先显示设置类型Pd，持续1秒后停留在密码数值上。
闪烁的数位是当前可修改数位，按向上键可以修改其数值。按向下键则右移到下一位待改数位。按确认键保存，返回到实时监测界面。按右移键进入通信地址设置。
总路数设置：下图所示，先显示设置类型nUm，持续1秒后停留在数值上。
闪烁的数位是当前可修改数位，按向上键可以修改其数值。按向下键则右移到下一位待改数位。按确认键保存，返回到实时监测界面。按右移键进入通信地址设置。
4） 功能键操作：
Ø 实时监测界面状态下按键功能
1、单键：
屏锁键： 短按面板上屏锁键进入屏锁界面，显示停留在当前界面类型和数值；再次短按屏锁键则解除屏锁状态。
自检键：按面板上的自检按键，设备将进行自检，自检流程如下：LED指示灯和数码管全灭—LED指示灯全亮—数码管全亮—LED指示灯恢复—数码管数恢复—蜂鸣器响—蜂鸣器恢复。
消音键：按面板上的消音按键：当音响发声时，按下消音键，即可关闭声音，同时面板上的消音指示灯点亮。
复位键：当有事件信息(报警事件/故障)产生后，按复位键，可对设备进行软复位。
查询键：可以查询报警/故障信息。
l 报警和故障指示灯同时点亮时，按查询键则进入报警信息显示，按向上按键可以查询未显示的报警信息，再次按下查询按键，则进入故障信息显示，按向上键查询未显示的故障信息，此时按下查询按键则退出故障查询显示界面，进入实时监测界面。
l 报警指示灯点亮时，按查询键则进入报警信息显示，按向上按键可以查询未显示的报警信息，再次按下查询按键，则退出报警查询显示界面，进入实时监测界面。
l 故障指示灯点亮时，按查询键则进入故障信息显示，按向上按键可以查询未显示的故障信息，再次按下查询按键，则退出故障查询显示界面，进入实时监测界面。
2、组合键：
同时长按屏锁和查询键3秒，听到蜂鸣器“嘀”声后，可将电度清零。
Ø 报警/故障界面的按键功能
消音键：按面板上的消音按键：当音响发声时，按下消音键，即可关闭声音，同时面板上的消音指示灯点亮。当没有声音发出时，按下此键无反应。
复位键：按面板上的复位按键：当有事件信息(报警事件/故障)产生后，按复位键，可对设备进行软复位。
向上键：按向上键，可以上翻其他报警/故障信息。
右移键：按右移键，可以在报警/故障信息中切换显示。
确认键：按确认键，进入实时监测界面。
4、端子定义及接线

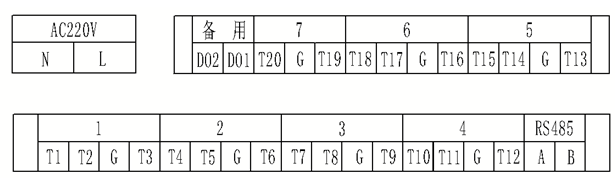

端子定义：
图1
□ 1-7：接温度传感器,端子无极性。(G为公共端，3路温度为1组，其中T19和T20
为零线和ayx爱游戏官方app平台入口温度)
□ RS485：接RS485通信。G为屏蔽地。
□ 备用： 无源节点。
□ AC220V输入： AC220V供电电源接入端，切记外接5A的保险。
5、配套设备：
温度传感器：全部选用NTC热敏温度传感器，抗干扰性强, 可在不停电、不断线状态下快速安装、拆卸，操作简单。主要用于开关线缆接头温度与ayx爱游戏官方app平台入口温度的监测。
6、现场注意事项
1)手动记录下探测器的地址及安装线路位置，后续抄录到平台编辑用。
2)安装时，确保温度传感器对应的相线与端子定义一致；
