该系列仪表是一款用于低压系统 (0.4kV)的综合电力监控仪表，包含剩余电流、温度及全电量综合监测功能，它集数据采集、控制、统计功能于一身。
一、主要功能
◎ 具有三相电压、三相电流、零序电流、总有功功率、总无功功率、总视在功率、各相的有功、无功功率、视在功率、总功率因数、各相的功率因数、系统频率、总有功电度、总无功电度、各相的有功电度和无功电度的测量与计算功能。
◎ 具有1路漏电及4路温度的监测功能
◎ 具有2路电能脉冲输出，可任意关联各种电度量。
◎ 正反向总有功电能、四象限无功电能累计;分时电能(4费率，48时段)的正反向总有功电能、四象限无功电能累计。
◎ 正反向总有功*大需量、正反向总无功*大需量及发生时间。
◎ 各相/线电压、电流、频率、总/三相功率因数、总/三相有功功率、无功功率、视在功率的*大/*小值及发生时间。
◎ 三相电压、电流不平衡度。
◎ 电参量与继电器关联起来并进行越限告警控制，支持过流、零流、接地、低压、过压、低频、过频、低功率因数越限告警。
◎ 可当地查看一条回路及开关的各种电参量、运行状态等;可查看或设定运行参数，进行合、分闸等操作。
◎电流变比可编程
◎支持三相三线制和三相四线制可选功能，
◎ RS485/ Modbus通讯

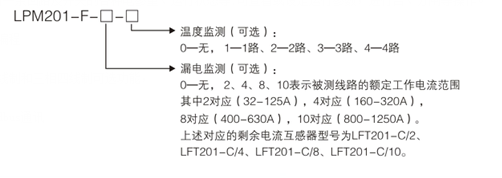

二、产品选型
三、性能指标
◎ 执行标准：GB/T 22264-2008、GB/T 17215-2008
◎ 精度等级：电压及电流0.2级，功率及功率因数0.5级，电度1级，
温度0.5级
◎ 工作电源：165~285Vac，整机功耗<2VA
◎ 额定输入：电流1A或5A，频率50/60Hz
◎ 通讯速率：4800/9600bps
◎ 模拟量输出：可扩展1 路4~20mA 模拟量输出
◎ 抗干扰能力：IV级
◎ 工作温度：-20℃~60℃
四、安装尺寸
