一、概述
LOL(S12)全球总决赛外围科技基于自主研制的系列智能电力仪表，依托安易云，及时推出了LPS200电能云管理系统，在对供配电系统运行参数、电能数据、开关状态实时监测，对电能按照明插座用电、动力用电、空调用电、特殊用电进行分项计量的基础上，为企事业单位用户提供电能监控与管理服务云端化整体解决方案。
二、系统结构
系统依托安易云，由管理层(站控层)、通信层(中间层)、间隔层(现场监控层)组成。还可无缝接入其他能量仪表等智能终端，可构建一体化的能效云管理系统。根据AYX爱体育项目实际及用户需求，系统可采用两种典型结构模式：
(1)、不设独立的监控主机，各配电室经独立的云网关设备，直接连接安易云提供云端管理服务，即安易云+云网关+电力监控仪表模式;
(2)、基于传统模式，监控室配置独立监控云主机等设备，提供现场级电能监测及云端管理服务，即安易云+云主机+电力监控仪表模式;

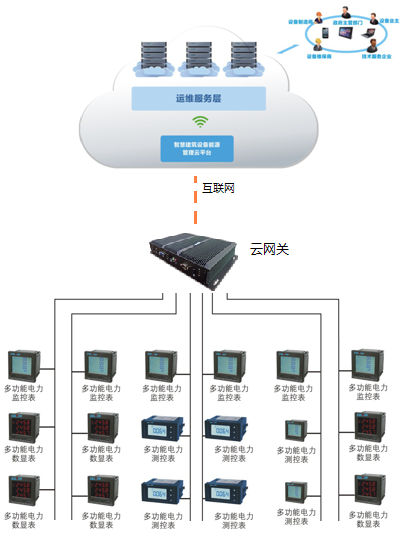

模式一：安易云+云网关+电力监控仪表
电能云管理系统-系统结构图1

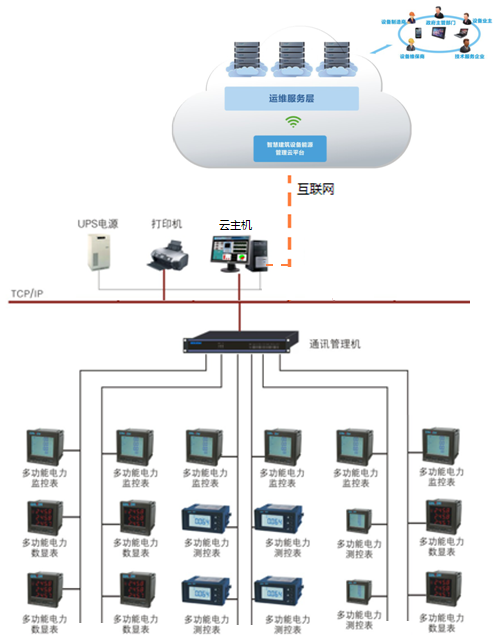

模式二：安易云+云主机+电力监控仪表
电能云管理系统-系统结构图2
三、系统特点
1)开放性
系统通信端口与协议层完全开发，可无缝集成不同厂家的智能电力仪表与其他智能设备，比如可与建筑内水气热等能量智能仪表相连接，实现一体化能效监测管理。
2)扩展性
可根据用户的需求，系统可进行智能设备及功能服务的灵活增配。
3)、方便性：
根据项目规模及用户需求，系统可无需设立独立监控室，只需通过手机等智能终端即可实现移动值班室，无距离监控管理电能使用状况;
4)、灵活性
系统满足用户供配电设备的后续在线扩容;也可满足用户对软件功能需求的后续个性定制;
四、系统功能
1）实时监控
系统实时显示整个配电系统的结构图，并能动态刷新各个监测点的实时电力运行参数及设备运行状态，系统软件具备远程控制功能，监控画面支持灵活组态及控制操作。
2）数据采集
可采集和处理电力系统常用的各种遥测量、遥信量、脉冲量等。如：遥测量：电压、电流、有功、无功等；遥信量：开关状态、刀闸位置、保护动作信号、事故跳闸总 信号、预告信号等；脉冲量：电度量、周波、时间量、设备参数、保护定值等；非电量：温度、压力、湿度、火灾报警、防盗报警等。
3）电能计量
系统可根据不同要求及类型进行电能计量和统计，为电能监测、能耗监测及能耗分析等提供依据。按照国家对电能计量的相关要求，本系统对耗电量进行分项计量，包括：
A、照明插座用电：为建筑物主要功能区域的照明、插座等室内设备用电。主要包括建筑物内的照明和插座用电、应急照明用电、室外景观照明用电等。
B、空调用电：主要包括冷热站用电、空调末端用电。
C、动力用电：主要包括电梯用电、水泵用电、通风机用电等。
D、特殊用电：主要包括信息中心、洗衣房、厨房餐厅、游泳池、健身房或者其他特殊用电。
4）电能质量监测
系统通过对电力参数及电能数据的实时监测与统计分析，对电能质量做出评价，分析出电流/电压不平衡度、谐波状态、电压合格率、平率异常、电流超限等电能质量问题。
5）能耗分析
系统可根据电能数据，进行统计分析，计算出各种用电设备的电能消耗及费用的分布，使用户清晰了解整个电力网络的能耗状况。
6）云端监控
基于手机、电脑等移动终端实现设备的远程监控。
五、系统应用领域
该系统广泛适用于医院、商场、办公群楼、市政建筑、学校、住宅小区等建筑，以及冶金、电力、石油、化学工业、yobo首页、矿山等工矿企业新建或改扩建项目，实现供配电系统的智能电力监控与电能管理。
