一、产品概述

　　LBH201系列电气防火限流式保护器(以下简称保护器)主要应用于低压配电系统中(0.4KV以下)，使用时应串接在电气分路开关与用电器负载之间的电气线路中，保护器不但能实时检测电气线路中的电流、电压、温度、漏电、功率等参数，还能实时检测电气线路中的电流故障并实现限流保护，执行限流保护时能发出声光报警指示。保护器内置远程计算机数据接口，远程计算机数据接口符合RS-485标准MODBUS协议，可将保护器与计算机联网，能够实现计算机实时监控、数据查询与追溯功能(10A型可选配内置GPRS模块，可将实时数据上传至云监控平台，实现电气安全的云监控)。

　　本系列保护器可有效克服传统断路器、空气开关及传统监控设备切断速度慢，使用寿命短的缺陷。当被保护线路发生短路故障时，能以微秒级速度实行限流保护;当被保护线路发生过载电流故障时，能够实行延时限流保护;当ayx爱游戏官方app平台入口温度或保护器内部工作温度超限时，能执行超温限流保护。该保护器能有效保护被保护电路，减少电气火灾的发生，极大的提高电气火灾的安全性。

　　二、产品参数

注意：配置时，保证线路额定电流小于保护器额定保护电流IL;保证线路最 大启动电流不超过保护器短路电流整定值IS,建议均保持20%余量。

　　三、产品主要功能

（1）保护器提供1路剩余电流、2路温度及单相电压、电流、功率、电度等参数监测：

• 剩余电流监测范围：20—1100mA，精度±5%；

• 温度监测范围：0-140ºC，监测精度±1ºC；

• 电参数监测精度：电压及电流0.2级，其他0.5级；

• 计量电度满999999.99度后，从0开始;

     （2）短路限流保护：当被监测的用电回路发生短路故障时，短路电流超过保护器短路电流整定值IS时，保护器以微秒级速度实现短路限流保护，保护器发出声光报警信号；不同规格的保护器其短路保护电流整定值IS典型值见2.2章产品参数。

     （3）过负荷限流保护：当被监测的用电回路发生过负荷故障时，过负荷电流值超过保护器过负荷电流整定值（额定值的1.1倍），并且过载持续时间超过60秒到3秒反比于电流大小的时长，保护器执行延时限流保护：过载电流小，则保护器执行限流保护的延时时间长；过载电流大，则保护器执行限流保护的延时时间短；从而避免诸如电机启动等短时间大电流引起的误动作。一旦执行限流保护，保护器发出声光报警信号。

• 超温限流保护：当保护器工作的ayx爱游戏官方app平台入口温度或其内部温度超过设定温度值时（75℃），保护器执行超温限流保护，保护器发出声光报警信号。

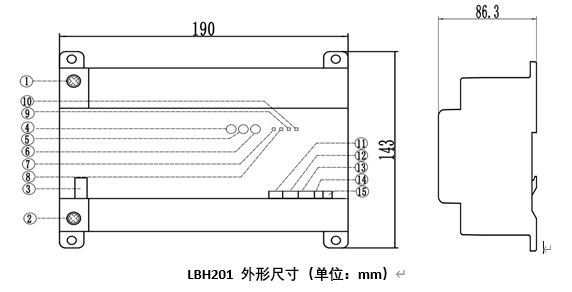

　　四、产品尺寸

产品结构说明：

　　五、产品安装说明

        产品安装于室内集中控制的末端配电开关箱内，小容量用户也可安装在小型配电箱内，安装场所应无严重影响保护器绝缘的气体、化学性沉淀物及其它易燃、易腐蚀性介质。注意ayx爱游戏官方app平台入口温度、产品散热通风和防潮。

        保护器与每个回路的进户开关和分路开关（空气短路器）紧靠安装，产品可直接安装在配电箱内的35mm标准DIN轨道上。

　　六、系统布线

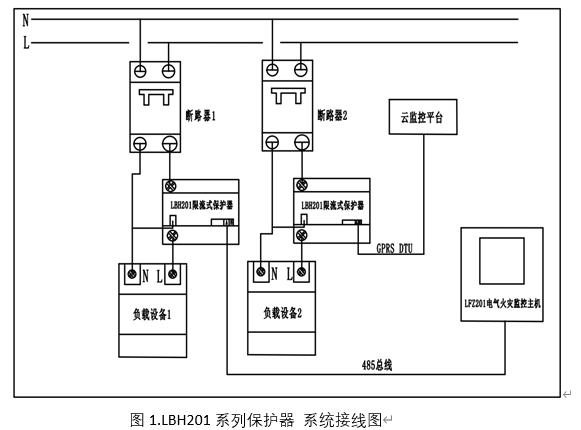

         LBH201系列电气防火限流式保护器，均可通过自带的通信接口与LFT201电气火灾监控主机连接，其连接布线方式如图1所示。也可通过外接GPRS DTU直接将数据上传至云监控平台。

        布线施工时必须注意强弱电的区分，尤其注意通讯总线不能与强电线路共同铺设。

        要注意安全保护地线的施工，严格按照相关标准进行，特别注意配电箱外壳、通信线、火灾监控主机机箱等应可靠接地，确保安全。

　　七、产品自检

7.1、自检

（1）上电自检：保护器上电后，系统进入自检状态，LED运行灯与报警灯交替闪烁，当听到蜂鸣器响3次后，报警灯熄灭，表示自检正常，产品处于正常工作状态。

（2） 运行自检：保护器正常工作中，按下自检按钮，系统自检状态。

LED运行灯与报警灯交替闪烁，当听到蜂鸣器响3次后，报警灯熄灭，表示自检正常，产品处于正常工作状态。

7.2、报警项目

   当保护器执行限流保护时，LED灯与蜂鸣器工作状态。

 7.3、复位

(1) 当发生短路、过负荷故障时，应断开所有的负载分路开关后，按下保护器复位按钮进行复位，待保护器完成自检后，依次合上各路分开关。当合上某一分路开关时保护器再次发出限流报警，根据3.2章报警项目的声光显示状态即可判断该故障的性质。此时应断开该分路开关，检查该分路电气线路，将故障排除后，即可合上该分路开关。当某一分路发生过载故障报警时，应减少大功率负载，在不超过该回路的额定功率后，按下保护器复位按钮，即可恢复正常供电。

(2) 当发生超温故障时，表明此时负载电流过大或是ayx爱游戏官方app平台入口温度过高、通风散热不良等原因所致，应采取加强通风散热，待机体内部温度降低后，按下复位键恢复供电。其中20A型和32A型的保护器内部安装有散热风扇，保护器自动检测设备内部的工作温度，实现智能化散热控制。当设备内部温度上升时，风扇运转散热；当设备内部温度降低后，风扇自动停止工作。

注意：电气防火限流式保护器的主控开关使用场效应管实现导通和截止，当主控开关截止时，仍有极小的微安级的漏电流存在，这与传统的机器式开关触点完全断开是有区别的。因此使用本产品在发生过负荷、短路故障而限流保护时，用户线路中仍有可能带有较高的交流电压，故不允许随意触碰用电线路的金属部分。故障检修时应先断开进户开关，以确保安全。

　　八、产品维护

（1）、本产品使用单相交流电源，其交流电源应符合国家电网标准；

（2）、本产品内部带有交流电，严禁非专业人员擅自打开机壳；

（3）、本产品一般无需特殊保养和维护，仅需注意防水、防尘、和通风散热即可。20A型和32A型的保护器每年进行一次通风口积灰检查，积灰严重的需进行清洁，同时应注意检查风扇能否正常运转。

　　九、注意事项

 （1）、用户在安装使用本产品前，请仔细阅读本说明手册。

 （2）、配置时，保证线路额定电流小于保护器额定保护电流；保证线路额定电流小于保护电流；保证线路最 大启动电流不超过短路电流整定值，建议均保留20%余量。

       如果电路中配置有电容性负载（例如较大功率节能灯或电脑开关电源等）时，电器在上电瞬间会有较大的冲击电流，一旦冲击电流过大，也会引起保护器限流保护。因此，应当避免多个用电器同时上电。例如，计算机机房安装有限流式保护器，一旦发生短路故障保护器实行分段限流保护，在完

   完成故障修复后，应当现将每台电脑的电源都关闭，然后按下复位开关恢复供电，再依次逐个打开电脑。

       同样，当电路中配置有交流感性负载（例如单相电机）时，在上电瞬间会有较大的启动电流，一旦启动电流瞬时值超过保护器短路电流整定值，保护器就会实行限流式保护，会影响正常电路的运行。

       因此，在配置保护器时，务必确保线路设备的正常运行参数小于保护器的保护值，避免保护器的动作。

   （3）、电气防火限流式保护器的主控开关使用场效应管实现导通和截止，当主控开关截止时，仍有极小的微安级的漏电流存在，这与传统的机器式开关触点完全断开是有区别的。因此使用本产品在发生过负荷、短路故障而限流保护时，用户线路中仍有可能带有较高的交流电压，故不允许随意触碰用电线路的金属部分。故障检修时应先断开进户开关，以确保安全。
