LRS200高压电气温度在线监测系统

一、系统概述

　该系统是LOL(S12)全球总决赛外围科技基于物联网核心技术自主开发的测温预警系统。其工作原理是利用数字传感技术及RFID无线射频识别技术来获取高压电气接点温度信息的。该系统是一种高可靠性的高压电气设备安全监测系统，通过对高电压设备接点温度及其发展趋势的连续监测，预测电其设备可能发生的故障，*大限度地防止电气安全事故的发生。该系统可实现对变电站或供电所内高压开关柜内若干个电气接点及母排、变压器、电容器、电抗器、站内电缆及中间头运行温度的在线监测和预报警。

二、工作原理

LRS200高压电气温度在线监测系统采用如下原理：利用数字传感技术及RFID无线射频识别技术来获取高压电气接点温度信息。

三、系统结构

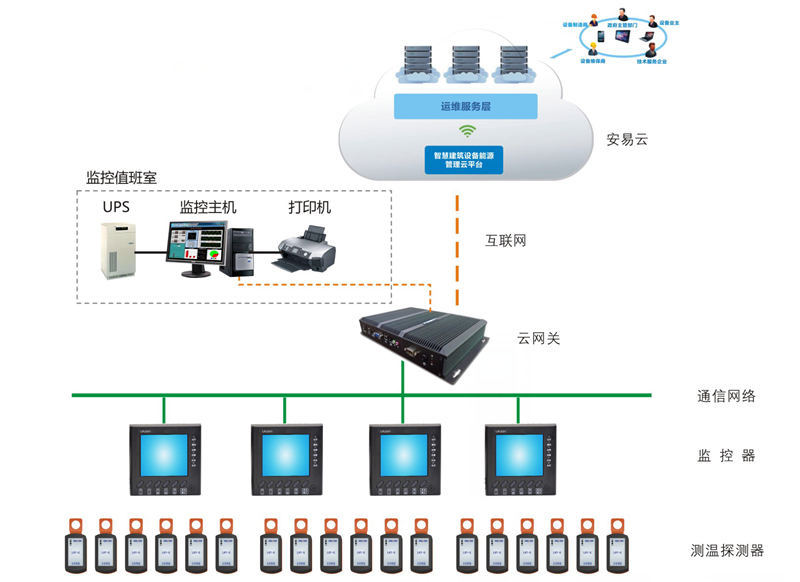

高压电气温度在线监测系统结构图

四、系统功能

1.实时监测

2.事件报警

3.趋势分析

4.云端监控

五、系统参数

监测点容量：1024点

测温精度：  ±1 ℃

测温范围：  0-125 ℃

温度采集周期：3-60s(可调，当温升较快时，自动加快采样周期）

无线通信频率：2.4G/433MHz

无线通信距离：≤100m

485通信距离：≤1200m

数据保存时间≥10年

电池寿命：7年以上

抗电磁干扰性能：符合GB/T17626 Ⅳ级的标准规定

工作温度： -25℃～65℃

工作电源：AC220V±20PHz

工作湿度：< 95% RH
