施耐德万高WEFPT电气火灾监控探测器安装接线

　　施耐德万高的电气火灾监控探测器包含两种结构：一体式与分体式

　　举例1：

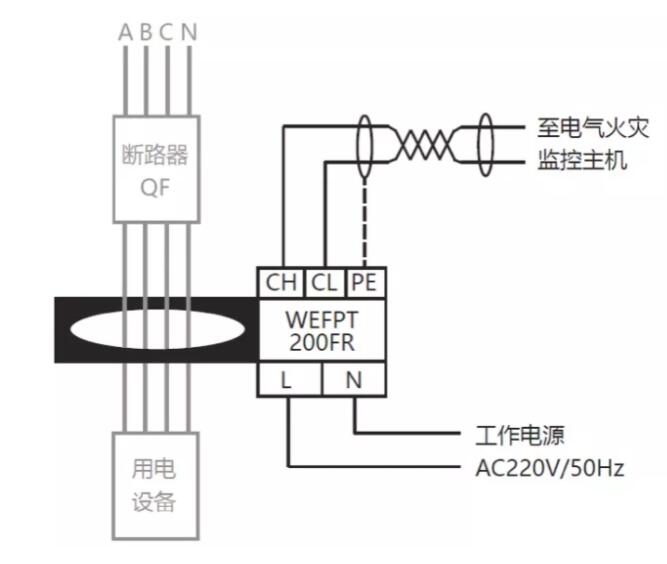

　　电气火灾监控探测器WEFPT200FR

　　此规格为一体式结构，即剩余电流互感器与探测器为一个整体(成套厂AYX爱体育师不需要再配置剩余电流互感器与探测器之间的连接线)。

　　工作电源：采用AC220V/50Hz电源，2根独立的电源线

　　通讯网络：采用CANBUS，需要2根独立的通讯线，且接线时极性不可错。

　　电缆穿线：被监控线路电缆直接穿过剩余电流互感器孔，N线必须一同穿过。

　　安装方式：支持DIN35导轨安装

　　举例2：

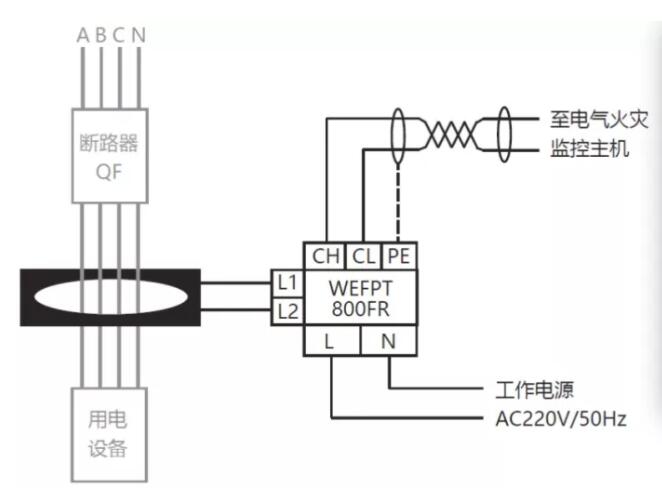

　　电气火灾监控探测器WEFPT800FR

　　此规格为分体式结构，即剩余电流互感器与探测器分别安装，成套厂AYX爱体育师需要配置剩余电流互感器与探测器之间的连接线。

　　工作电源：采用AC220V/50Hz电源，2根独立的电源线

　　通讯网络：采用CANBUS，需要2根独立的通讯线，且接线时极性不可错。

　　探测器采样回路：剩余电流互感器与探测器间连接线，2根独立连接线。

　　电缆穿线：被监控线路电缆直接穿过剩余电流互感器孔，N线必须一同穿过。

　　安装方式：探测器支持DIN35导轨安装，剩余电流互感器采用螺钉固定安装。
