一、系统概述

　　智能变电站辅助系统综合监控平台以“智能感知和智能控制”为核心，通过各种物联网技术，对全站主要电气设备、关键设备安装地点以及周围ayx爱游戏官方app平台入口进行全天候状态监视和智能控制，完成ayx爱游戏官方app平台入口、视频、火灾消防、采暖通风、照明、SF6、安全防范、门禁、变压器、配电、UPS等子系统的数据采集和监控，实现集中管理和一体化集成联动，为变电站的安全生产提供可靠的保障，从而解决了变电站安全运营的“在控”、“可控”和“易控”等问题。

　　二、系统组成

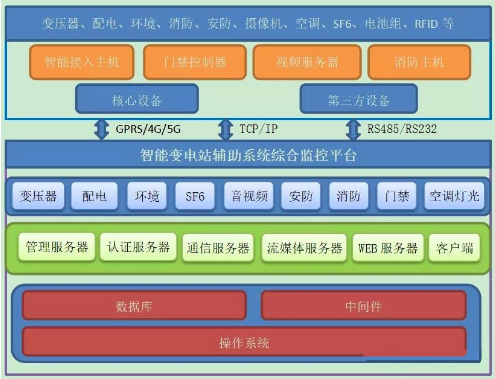

　　(一)系统构架

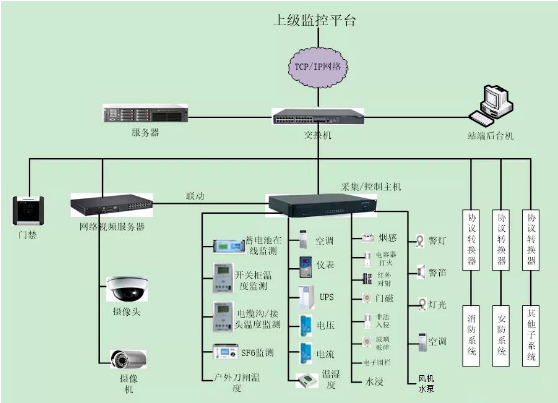

　　(二)系统网络拓扑

　　智能变电站辅助系统综合监控平台将各种子系统通过以太网或RS232/485接口进行连接，包括前端的摄像机、各种传感器、中心机房的存储设备、服务器等，并通过软件平台进行集成和集中监视控制，形成一套辅助系统综合监控平台。

　　三、辅助系统综合监控平台的站端系统与主站系统

　　变电站属于输变电网重要枢纽，可安装一次设备与二次设备， 利用计算机通信设备，保障变电站正常、安全运行。同时，对于场地ayx爱游戏官方app平台入口，对设备运行状况具有直接影响。站端系统由动环监控与视频监控系统构成，对于变电站音频，可处理各类ayx爱游戏官方app平台入口信息，提供采集与监控功能。

　　首先，视频监控系统。对于智能变电站，负责电气设备、周边ayx爱游戏官方app平台入口、安装地点的视频监控和其他系统实行报警联动，达到运行管理的巡视安全需求。针对变电站规模、监控点数量差异部署点位数量十分有限，主要在重要区域部署。针对变电站大门，监视变电站车辆、人员状况与门禁配合使用，在忘带卡人员、刷卡人员身份验证适用。针对变电站围墙，实现变电站周围的入侵监视预防，设置安防设备报警与视频报警联动。针对变电站全景，掌握变电站现场状况对变电站、设备场地、车辆进出、建筑物的ayx爱游戏官方app平台入口状况。针对主变场地，对风扇、油档位、渗漏油等状态进行监视，对区域断路器、接地刀闸外观、隔离开关等状态进行监视，监视刀闸接触状况、区域管母外观状态。针对线路场地，对接地刀闸、分合状态、隔离开关、区域管母、刀闸接触等状况进行监视，监视瓷瓶、变联动、避雷器等外观状态进行监视。针对高压室，对站内高压室的外观状态、设备状态、运行状态进行监视，如消弧线圈、电容器、开关等高压室。针对室内重要区域，主要监视进出室内的设备外观、人员进出状况，例如蓄电池、继电保护、信息通信、电气主控等重要区域。针对动环监控系统，采取ayx爱游戏官方app平台入口数据作为单元核心，和消防报警、泄露报警、安全警卫与ayx爱游戏官方app平台入口监测系统直接接入，而门禁系统与平台相互对接，不需要依靠ayx爱游戏官方app平台入口数据，处理相关单元。

　　四、辅助系统综合监控平台的可视化生产管理

　　近些年来，随着电力系统不断发展，智能变电站已成为电力系统的主要设备，通过先进、科学的智能技术，实现通信平台网络化，电站信息的数字化。智能变电站具备信息监测与手机等功能，确保人们供电安全，促进经济快速发展。建立先进、科学的综合监控平台，除达到辅助系统互动化，和生产系统进行互动，达到设备状态、系统联动、自动巡检分析，通过辅助监控系统，为电力生产提供真正服务，进而实行可视化的生产、管理。

　　针对重要设备巡检，将多个摄像机预置点，添加至序列之中，与巡航路线相互配置，通过各设备的自动巡检，实现图像显示、停留，也可一次性添加变电站设备所需点位，完成所有设备状况巡检。同时，自动化巡检具有暂停功能，若某一点出现异常，可暂停仔细察看，待确认无误之后，再继续进行其它监控点巡检。针对重要区域巡检，通过移动侦测技术、智能分析技术，对监控区域设置触发条件，对穿越警戒面、入侵区区域的巡回监测。

　　处于布防状态下，若触发之后，立即联动相关报警，使用自动巡检功能，无需人员到现场，即可巡检全站所有设备，提升巡检效率，防止漏检问题。若工作人员出现误跑间隔问题，为监控人员提供及时提醒。

　　针对变电站系统，可下发遥控命令与非遥控操作，可提供遥信变位，通过操作协议通讯，再将刀闸信息、断路器信息传输至辅助系统中。利用辅助系统，对动作设备摄像机的周围预置点进行调用，将摄像机与相关设备减少现场确认环节。

　　五、辅助系统综合监控平台的发展前景

　　近些年来，随着国网试点改革开始，南方与国家电网的大项目，均引进辅助系统综合监控平台，并获得良好效果。在今后发展进程中，智能变电站不断普及，综合监控平台运用也日益广泛，可视化管理是变电站发展的重要趋势，不管变电站规模大小，均会兴起新一轮改革浪潮。针对综合监控平台，可为生产管理系统提供数据支撑，为安全生产提供技术保障，进而不断提升社会效益。

来源：金鹰电力
